Ano ang anggulo ng geometriko ng pamutol ng grapayt ng grapayt?

Maraming tao ang hindi malinaw tungkol sa geometric na anggulo ng grapaytMilling cutter. Sa katunayan, ang anggulo ng geometriko ng graphite milling cutter ay hindi naayos, ngunit tinukoy ayon sa mga tiyak na mga kinakailangan sa pagproseso at uri ng tool. Ang mga sumusunod ay ilang mga karaniwang geometric na anggulo ng graphite milling cutter at ang kanilang mga paliwanag na naitala ng Zhongyeda editor:

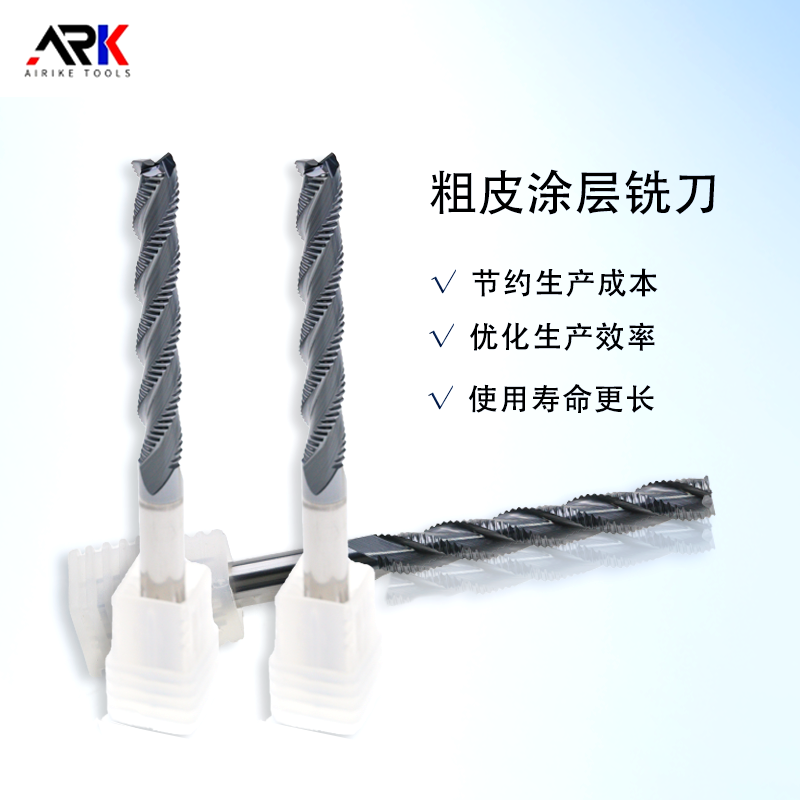

1. Anggulo ng Helix

Ang anggulo ng helix ay ang anggulo sa pagitan ng gilid ng pagputol ng spiral at angMilling cutteraxis matapos itong ibukas sa isang tuwid na linya. Ang laki ng anggulo ng helix ay may makabuluhang epekto sa pagganap ng pagputol:

Fine-Tooth Cylindrical Milling Cutter: Ang anggulo ng helix sa pangkalahatan ay nasa pagitan ng 30 ° at 35 °.

Coarse-Tooth Cylindrical Milling Cutter: Ang anggulo ng helix sa pangkalahatan ay nasa pagitan ng 40 ° at 45 °.

Ang anggulo ng helix ay maaaring gumawa ng mga ngipin na unti -unting pinutol at wala sa workpiece, dagdagan ang aktwal na anggulo sa pagtatrabaho sa harap, gumawa ng pagputol ng ilaw at matatag, at bumubuo ng mga spiral chips, na maginhawa para sa pag -alis ng chip at pinipigilan ang pagbara ng chip.

2. Rake Angle

Ang anggulo ng rake ay ang anggulo sa pagitan ng pagputol ng bahagi ng tool at ang ibabaw na mapoproseso, na may makabuluhang epekto sa pagputol ng puwersa at pagputol ng temperatura:

Para sa pagproseso ng mga grapayt na hulma/grapayt na electrodes: Inirerekomenda na gumamit ng isang negatibong anggulo ng rake (6 ° ~ 10 °) upang mapahusay ang lakas ng gilid ng tool at pagbutihin ang epekto ng paglaban at pagganap ng alitan.

Milling Steel: Ang anggulo ng rake ay karaniwang 0 ° ~ 20 °.

Milling cast iron: Ang anggulo ng rake sa pangkalahatan ay 5 ° ~ 15 °.

Mayroon ding view na kapag nagtatapos ng grapayt, ang anggulo ng rake ay maaaring kontrolado sa pagitan ng 6 ° ~ 10 °.

3. Bumalik ang anggulo

Ang anggulo sa likod ay ang anggulo sa pagitan ng likod ng bahagi ng pagputol ng tool at ang naproseso na ibabaw, na ginagamit upang mabawasan ang alitan sa pagitan ng likuran ng tool at ang workpiece:

Graphite Milling Cutter: Ang anggulo sa likod ay sa pangkalahatan sa pagitan ng 10 ° ~ 20 °, at ang tiyak na halaga ay kailangang ayusin ayon sa materyal na tool at mga kondisyon sa pagproseso.

Cylindrical milling cutter: Ang anggulo sa likod ay karaniwang sa pagitan ng 12 ° ~ 16 °, na may isang maliit na halaga para sa magaspang na paggiling at isang malaking halaga para sa pinong paggiling.

Dapat pansinin na ang pagtaas ng anggulo sa likod ay maaaring mabawasan ang lakas ng gilid ng tool at dagdagan ang lugar ng pagsusuot ng mukha sa likod. Samakatuwid, kinakailangan na gawin ang tool nang matalim hangga't maaari habang tinitiyak ang sapat na pagganap at lakas ng pagwawaldas ng init.

Pang -apat, iba pang mga anggulo

Bilang karagdagan sa anggulo ng helix, anggulo ng rake at anggulo sa likod, ang mga grapayt na cutter ng grapayt ay maaari ring kasangkot sa iba pang mga anggulo ng geometriko, tulad ng pangunahing anggulo ng pagpapalihis. Ang pangunahing anggulo ng pagpapalihis ay mayroon ding isang tiyak na impluwensya sa pagputol ng puwersa, pagputol ng temperatura at pagsusuot ng tool. Sa pangkalahatan, mas mahusay na magkaroon ng pangunahing anggulo ng pagpapalihis na mas mababa sa 30 °, at hindi angkop para sa pagtatapos kung ito ay napakalaki.

Ang nilalaman sa itaas tungkol sa anggulo ng geometriko ng grapaytMilling cutteray ibinahagi dito. Ang anggulo ng geometriko ng mga cutter ng grapayt ng grapayt ay kailangang matukoy alinsunod sa mga tiyak na mga kinakailangan sa pagproseso at mga uri ng tool. Kapag pumipili ng mga anggulo ng geometriko, ang mga kadahilanan tulad ng paggupit ng pagganap, lakas ng tool at kahusayan sa pagproseso ay dapat isaalang -alang nang komprehensibo.
