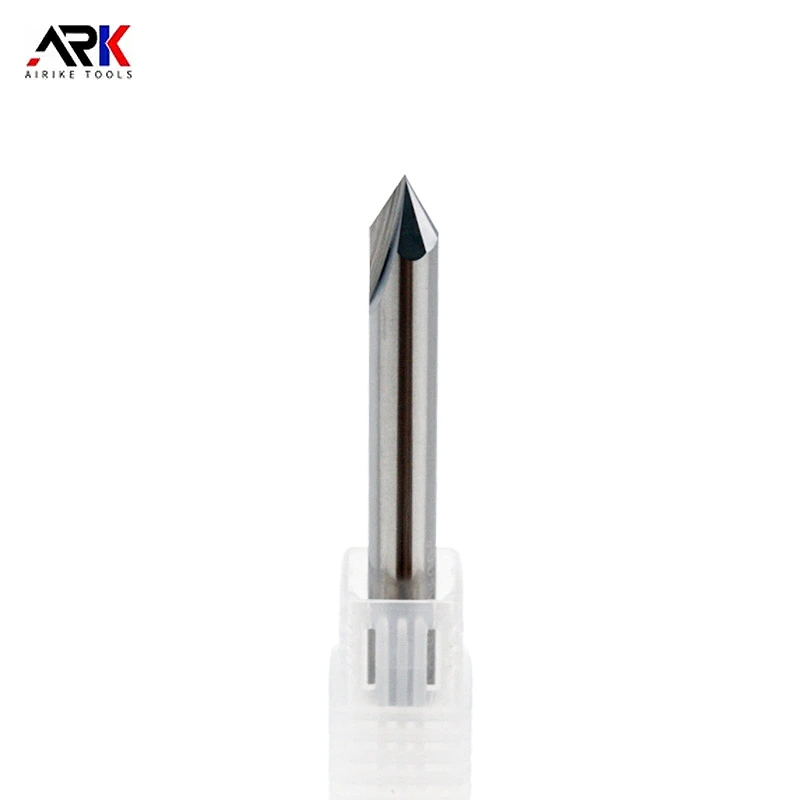

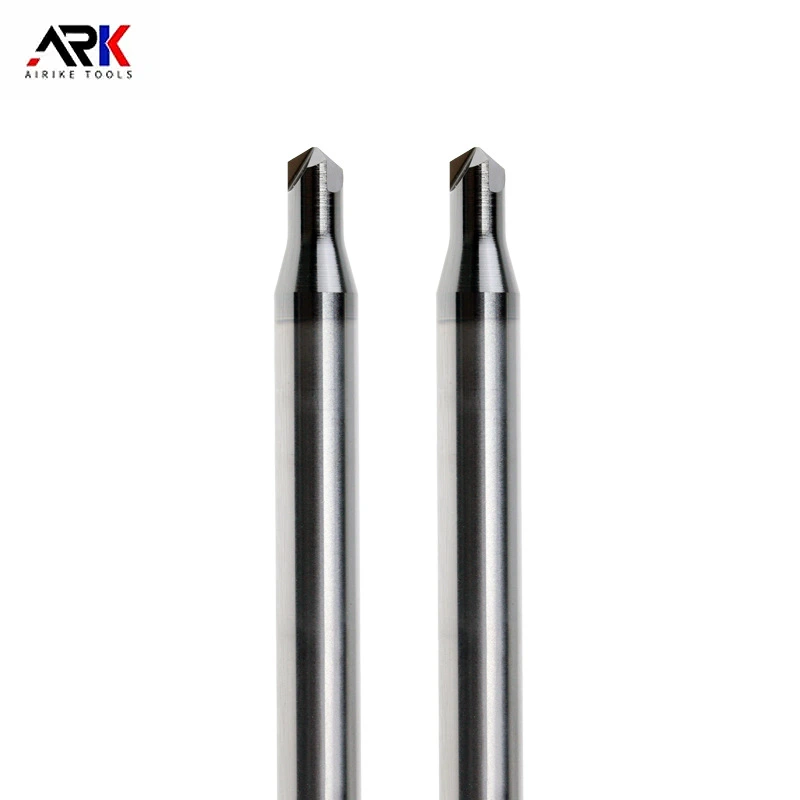

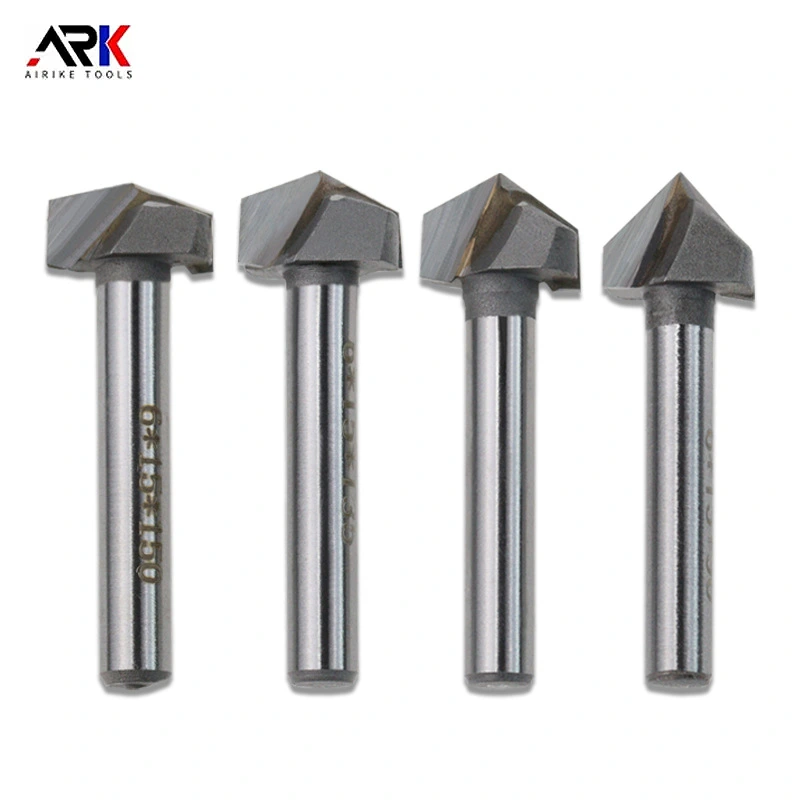

Chamfering cutter

Ang Zhongyeda chamfering cutter ay mayroon ding isang mayamang materyal. Ang mga cutter ng chamfering na gawa sa high-speed steel ay may mahusay na katigasan at paggupit ng pagganap pati na rin ang mataas na tibay. Ang presyo ay medyo mababa. Malawakang ginagamit ang mga ito sa chamfering ng mga ordinaryong metal at hindi metal na materyales, tulad ng aluminyo alloys, tanso na haluang metal at kahoy. Ang mga cutter ng chamfering na gawa sa semento na karbida ay may napakataas na tigas at malakas na paglaban sa pagsusuot. Maaari silang makatiis ng mas mataas na bilis ng paggupit at higit na mga puwersa ng paggupit. Ang mga ito ay angkop para sa pagproseso ng mga materyales na may mas mataas na tigas, tulad ng bakal, at mahusay na gumanap sa chamfering na may mataas na katumpakan at mataas na mga kinakailangan sa kalidad ng ibabaw.

Sa mga tuntunin ng pag -andar, ang chamfering cutter ay gumaganap ng isang mahalagang papel. Sa isang banda, maaari itong alisin ang mga burr at matalim na mga anggulo sa gilid ng workpiece, na ginagawang maayos at bilugan ang gilid, na hindi lamang nagpapabuti sa kalidad ng hitsura ng workpiece, ngunit epektibong maiiwasan din ang mga gasgas at iba pang mga pinsala sa operator sa kasunod na paggamit. Sa kabilang banda, ang chamfering ay maaaring mapabuti ang pagganap ng pagpupulong ng workpiece. Halimbawa, sa pagpupulong ng mga mekanikal na bahagi, ang chamfered edge ay mas madaling magkasya sa pagitan ng mga bahagi, pagbabawas ng paglaban sa pagpupulong at pagpapabuti ng kawastuhan at kahusayan ng pagpupulong. Bilang karagdagan, sa ilang mga espesyal na teknolohiya sa pagproseso, ang chamfering ay maaari ring lumikha ng mas mahusay na mga kondisyon para sa kasunod na hinang, pagpipinta at iba pang mga proseso, at mapahusay ang lakas ng koneksyon at pagdirikit ng patong.

Kung sa pagproseso ng mga katumpakan na mekanikal na bahagi o sa pang -araw -araw na paggawa ng mga produktong hardware at kahoy, ang mga kutsilyo ng chamfering ay naging mahalagang tool para sa pagkamit ng pagproseso ng pinong gilid at pagpapabuti ng kalidad ng produkto sa kanilang natatanging istraktura, magkakaibang pagpili ng materyal at malakas na pag -andar.

1. Single-edged chamfering kutsilyo

Mga Tampok: Mayroon lamang isang paggupit sa gilid, ang puwersa ng paggupit ay maliit, at ang pagputol sa ibabaw ay medyo patag. Ito ay angkop para sa pagproseso ng mga workpieces na may mataas na mga kinakailangan para sa pagputol sa ibabaw at mahigpit na mga kinakailangan sa katumpakan, tulad ng mga bahagi ng instrumento ng katumpakan, mga elektronikong sangkap, atbp. Gayunpaman, dahil mayroon lamang isang pagputol sa gilid, madaling isuot, ang buhay ng serbisyo ay medyo maikli, at ang bilis ng paggupit ay mabagal, at ang kahusayan sa pagproseso ay mababa.

Naaangkop na mga sitwasyon: karaniwang ginagamit para sa chamfering sa isang direksyon, tulad ng chamfering ang mga gilid ng ilang maliliit na bahagi, o chamfering na may mataas na mga kinakailangan para sa mga tiyak na anggulo at katumpakan.

2. Double-edged chamfering cutter

Mga Tampok: Mayroon itong dalawang pagputol ng mga gilid at maaaring maproseso ang mga chamfers sa dalawang direksyon nang sabay. Kung ikukumpara sa mga single-talim na chamfering cutter, mayroon itong mas mataas na bilis ng pagproseso at kahusayan, maaaring epektibong paikliin ang oras ng pagproseso at pagbutihin ang kahusayan sa produksyon.

Naaangkop na mga sitwasyon: Ang angkop para sa mga sitwasyon kung saan ang dalawang kabaligtaran na ibabaw ng workpiece ay kailangang ma -chamfered nang sabay, tulad ng chamfering ang dalawang dulo ng ilang mga bahagi ng baras, o chamfering ang katabing dalawang panig ng mga hugis -parihaba na bahagi.

3. Three-sided staggered cutter

Mga Tampok: Maaari itong makumpleto ang mga gawain ng maraming mga pagputol na ibabaw nang sabay, ang epekto ng pagputol ay mas mainam, at ang kahusayan sa pagproseso ay lubos na napabuti. Gayunpaman, dahil sa medyo kumplikadong istraktura at mataas na mga kinakailangan sa proseso ng pagmamanupaktura, mataas din ang gastos sa pagproseso.

Naaangkop na mga sitwasyon: Madalas itong ginagamit para sa ilang mga workpieces na may mas kumplikadong mga hugis na kailangang i -chamfer ang maraming mga ibabaw nang sabay, tulad ng mga lukab ng amag, kumplikadong mga mekanikal na bahagi, atbp.

4. Multi-edged chamfering cutter (tulad ng apat na talim na pamutol)

Mga Tampok: Tinatawag din itong multi-tooth cutter, na may isang malaking lalim ng pagproseso, isang maayos na proseso ng pagputol, at maaaring makatiis ng malalaking puwersa ng paggupit. Dahil sa malaking bilang ng mga gilid, ang pagputol ng halaga na ibinahagi ng bawat gilid ay medyo maliit, kaya ang tool wear ay medyo pantay at ang buhay ng serbisyo ay mahaba.

Naaangkop na mga sitwasyon: Angkop para sa chamfering ng mas malaking butas ng diameter at mga senaryo ng paggawa ng masa na may mataas na mga kinakailangan sa kahusayan sa pagproseso, tulad ng chamfering ng mga butas sa mga bloke ng cylinder ng sasakyan.

5. Tool ng Inner Hole Chamfering

Mga Tampok: Ito ay binubuo ng isang tool bar, isang talim at isang nababanat na saradong uka. Ang front end ay isang gabay sa pagpasok ng butas, ang harap na dulo ng talim ay 45 degree, ang panloob na dulo ay 33 degree, at ang bingaw ay 6 degree. Madali itong mag -clamp at maaaring magamit sa halos lahat ng mga kagamitan sa pagproseso ng rotary. Mayroon itong malawak na hanay ng mga aplikasyon at maaaring maproseso ang mga butas na mula sa 0.8mm hanggang 25mm. Maaari itong epektibong maproseso ang mga burrs sa likod ng mga butas at cross-hole burrs.

Naaangkop na mga sitwasyon: Pangunahing ginagamit ito para sa chamfering at pag -debur ng mga panloob na butas ng iba't ibang mga bahagi ng mekanikal. Malawakang ginagamit ito sa pagproseso ng mga bahagi sa aviation, industriya ng militar, sasakyan at iba pang mga industriya, tulad ng chamfering ng mga panloob na butas ng pader ng mga bloke ng silindro ng engine, chamfering ng sa pamamagitan ng mga butas ng mga cylinders at spheres, atbp.

6. Pag -debur at pagputol ng pamutol

Mga Tampok: Gamit ang high-speed na umiikot na blades, sa pamamagitan ng tumpak na pagkilos ng pagputol, upang makamit ang maayos na paglipat at pagsasaayos ng anggulo ng mga workpieces, na may mga pakinabang ng mataas na katumpakan, mataas na kahusayan, magandang kaligtasan, atbp Ang mga blades ay gawa sa mga materyales na karbida, na may mahusay na paglaban sa pagsusuot at paglaban sa epekto.

Naaangkop na mga senaryo: Angkop para sa mga workpieces ng iba't ibang mga materyales, kabilang ang mga metal, plastik, keramika, atbp.

7. Lumulutang na deburring at chamfering cutter

Mga Tampok: Maaari itong awtomatikong magbayad sa pagitan ng aktwal na tabas ng workpiece at ang programa. Sa pamamagitan ng lumulutang na mekanismo ng may hawak ng tool, maaari itong ilipat kasama ang hindi pantay na gilid ng workpiece para sa pagproseso, upang ang tool ay may isang kabayaran sa gilid ng 5-10mm. Ang presyon sa gilid ng workpiece ay maaaring maiakma sa pamamagitan ng mekanismo ng pagsasaayos sa loob ng may hawak ng tool. Mayroon itong mga pakinabang ng pagpapanatili ng walang pagpapanatili, mataas na feed at mataas na bilis, at pantay na laki ng chamfering.

Naaangkop na mga sitwasyon: Angkop para sa pagproseso ng mga workpieces na may hindi regular na mga contour at hindi pantay na ibabaw. Maaari itong epektibong mapabuti ang pagproseso ng kawastuhan at kahusayan sa pagproseso ng CNC at mabawasan ang manu -manong interbensyon.

8. Iba pang mga espesyal na uri ng chamfering cutter

(1) Mga cutter ng spiral chamfering

Mga Tampok: Sa isang natatanging disenyo ng spiral blade, ito ay mahusay, matalim at matibay. Ang mahusay na pagiging matalas ay maaaring mabilis at tumpak na kumpletuhin ang gawaing pang -chamfering, lubos na pagpapabuti ng kahusayan sa produksyon. Ang tibay nito ay lubos na nagpapalawak ng buhay ng serbisyo ng tool at binabawasan ang dalas at gastos ng kapalit ng tool. Ito ay angkop din para sa iba't ibang mga materyales, tulad ng tanso, aluminyo, bakal, hindi kinakalawang na asero, titanium alloy at mga quenched na materyales.

Naaangkop na mga senaryo: gumaganap ito nang maayos sa pagproseso ng mga bahagi ng engine at mga bahagi ng paghahatid ng sistema sa larangan ng pagmamanupaktura ng automotiko, pati na rin ang pagproseso ng mataas na katumpakan ng mga kumplikadong bahagi sa aerospace at katumpakan na paggawa ng instrumento.

(2) Anggulo-nababagay na mga cutter ng chamfering

Mga Tampok: Ang anggulo ng chamfering ay madaling maiayos sa loob ng isang saklaw ng anggulo. Halimbawa, ang C-type chamfering cutter ng Big Daishowa ay maaaring nababagay sa loob ng saklaw ng 5 ° -85 °, na maaaring mabawasan ang bilang ng mga tool na ginamit sa pagproseso at oras ng pagproseso. Ang maliit na cyclone chamfering cutter ay mayroon ding triple function ng 4 blades, maliit na blade diameter at bagong patong, na lubos na nagpapabuti sa kahusayan sa pagproseso.

Naaangkop na mga sitwasyon: Ito ay angkop para sa iba't ibang mga workpieces at mga sitwasyon sa pagproseso na kailangang ma -chamfered sa iba't ibang mga anggulo, at may malakas na kakayahang umangkop at kakayahang umangkop.

(3) Micro chamfering tool

Mga Tampok: Karaniwan, ito ay isang tool sa harap at likod na chamfering na gawa sa semento na karbida, na may napakaliit na diameter. Maaari rin itong magsagawa ng harap at likod na chamfering sa mga kumplikadong hugis ng workpiece, na maginhawa para sa chamfering ang mga gilid ng mga workpieces sa mas malalim na mga posisyon at sa likod ng mga drilled hole. Ang mahabang laki ng leeg ay na -standardize, at ang tip ng tool ay karaniwang pinahiran ng chromium nitride na may mataas na pagtutol sa hinang.

Naaangkop na mga senaryo: Pangunahing ginagamit para sa pagproseso ng mga maliit at katumpakan na bahagi, o chamfering sa limitadong puwang, tulad ng mga elektronikong sangkap, mga bahagi ng micro-mechanical, atbp.
